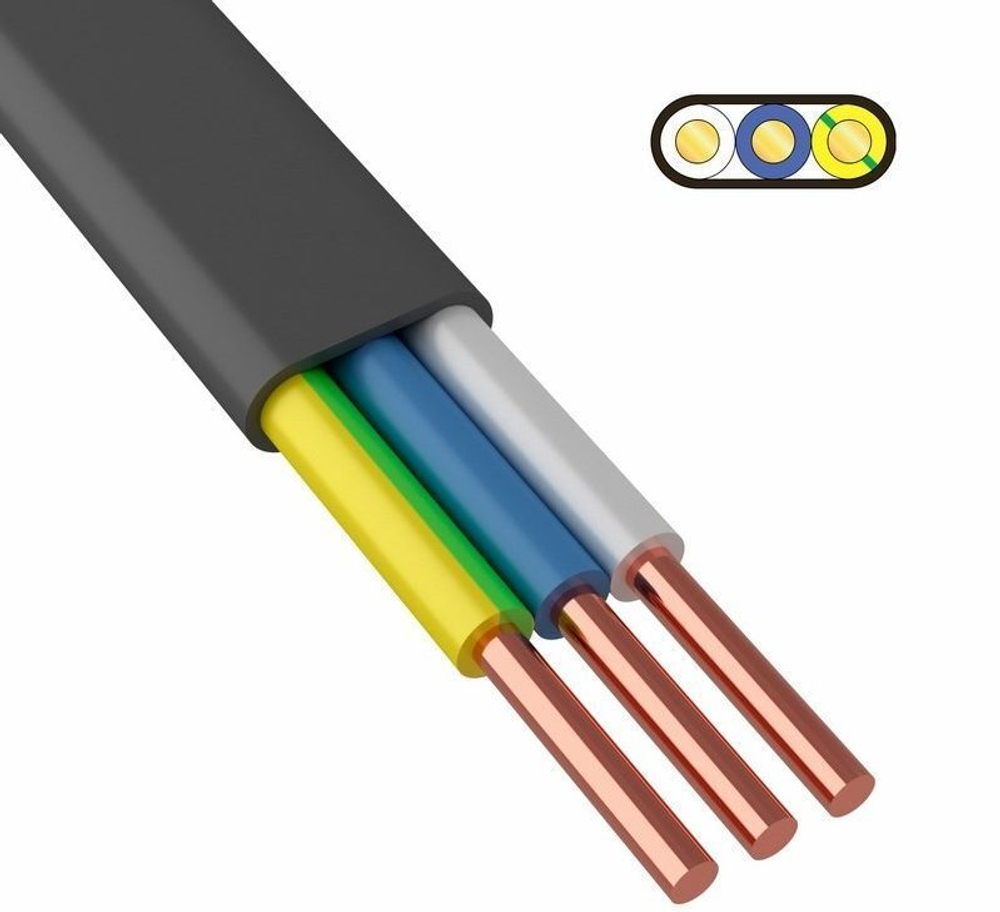

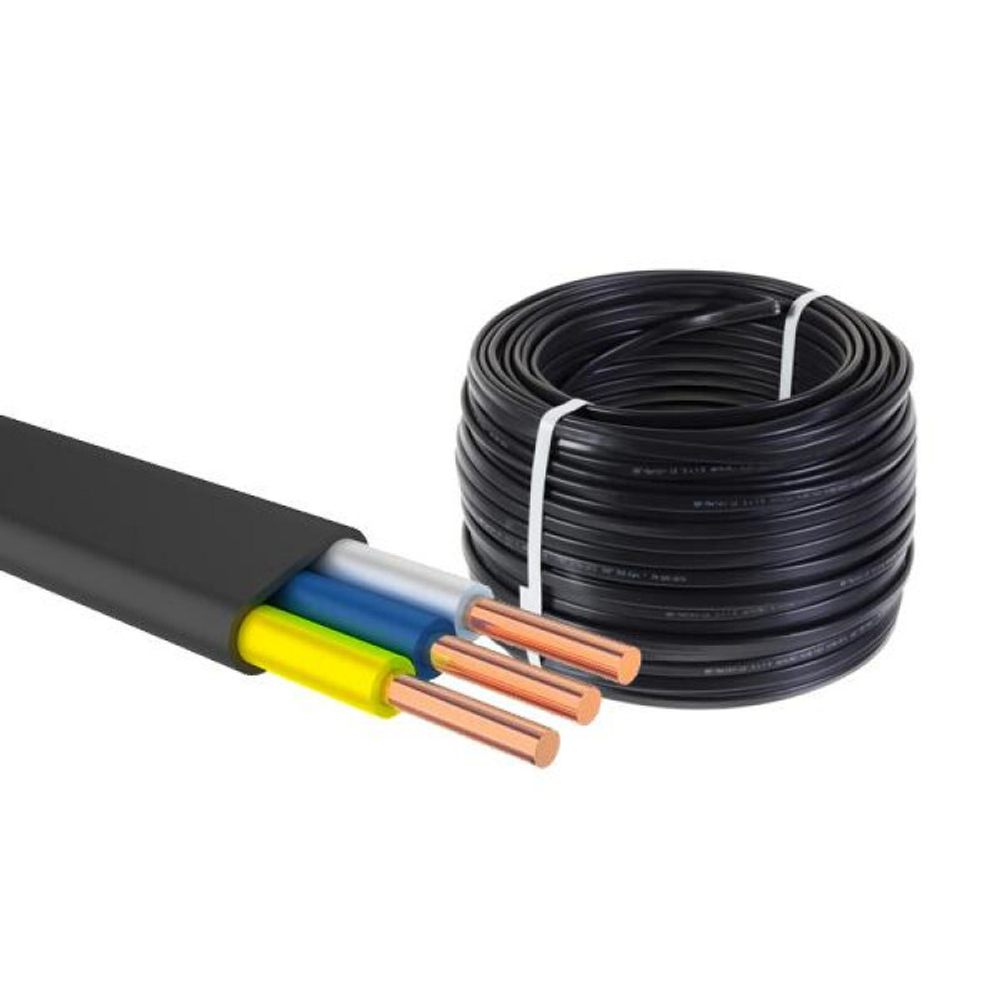

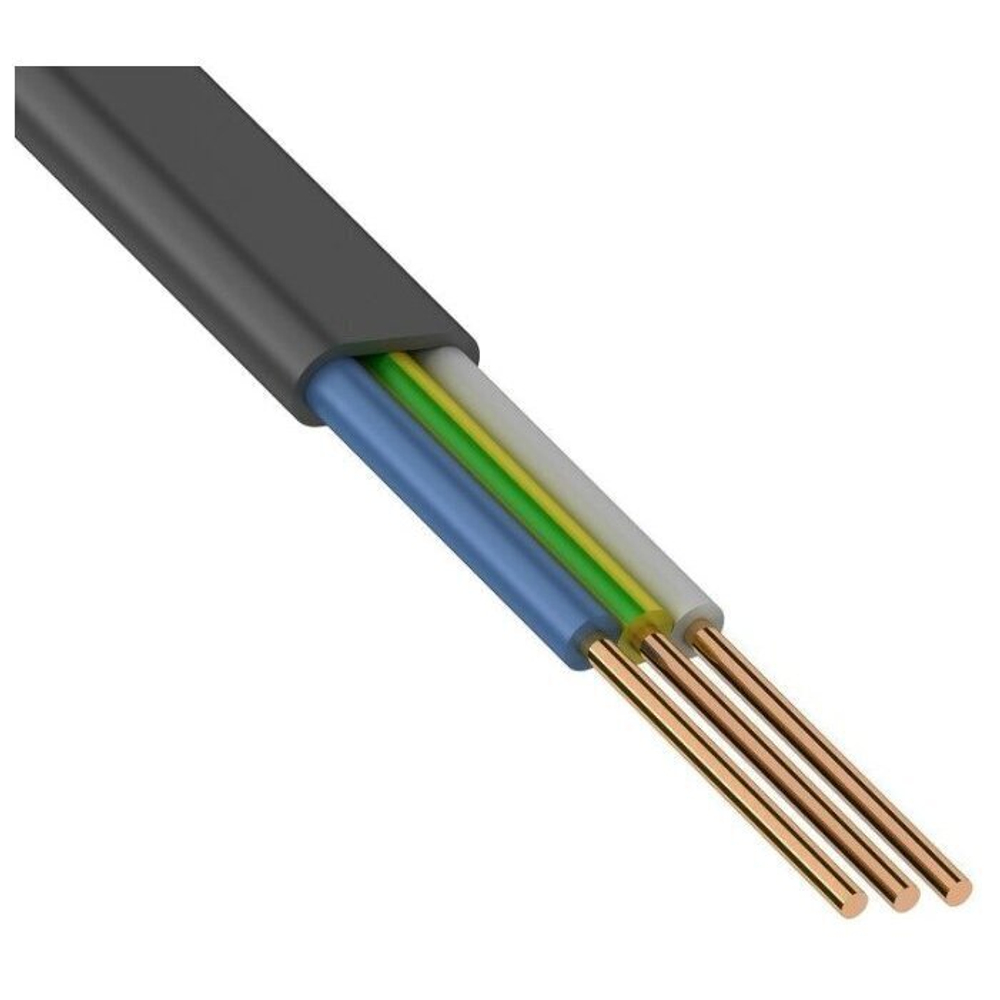

Силовой кабель ВВГ-Пнг LS на 0,66 кВ
Конструкция
ТОКОПРОВОДЯЩАЯ ЖИЛА
медная, однопроволочная, круглой формы
ИЗОЛЯЦИЯ
– из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку.
ИЗОЛИРОВАННЫЕ ЖИЛЫ
- уложены в одной плоскости.
ВНУТРЕННЯЯ ЭКСТРУДИРОВАННАЯ ОБОЛОЧКА
– накладывается по изолированным жилам, уложенных в одной плоскости, из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
НАРУЖНАЯ ОБОЛОЧКА
– из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
ПРИМЕНЕНИЕ
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабели марки ВВГ-П нг(А)LS не распространяют горение при прокладке в пучках.
- Вид климатического исполнения кабелей В, категорий размещения 1-5,категория размещения 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации от –50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
- Минимальный радиус изгиба при прокладке 7,5 наружных диаметров
- Номинальная частота 50 Гц
- Иcпытательное переменное напряжение частотой 50 Гц:
- на напряжение 0,66 кВ 3 кВ
- на напряжение 1 кВ 3,5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
- Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з. +400°
